Re: Montage d'un Wébasto Dualtop à l'intérieur sur Mondéa

Message par Nemo » jeu. 3 nov. 2016 19:57

Bonsoir HVA,

Pour l'avoir installé d'emblée à l'intérieur de mon fourgon, je sais la difficulté que tu as du avoir.
Beau travail.
Le technicien Webasto m'avait conseillé une grande grille de ventilation pour refroidir le Dualtop; si je comprends tes photos, tu as pris l'air par en-dessous ?
Et attention que la sortie du petit pot d'échappement ne soit pas trop près des entrées d'air de refroidissement.
As-tu pensé à l'accessibilité du Dualtop en cas d'intervention ?
Sinon, cet été, j'ai refait mon installation électrique en tirant un cable directement des batteries auxilliaires et depuis plus aucun souci d'autonomie électrique.
Encore bravo
Nemo
"Regarde de tous tes yeux! Regarde!"
Michel Strogoff. Jules Verne
--------------------------------------------------
1er aménagement : Sprinter 313 homologué
viewtopic.php?f=9&t=1123

Avatar du membre
hva
Administrateur
Administrateur
Messages : 2995
Enregistré le : mar. 6 déc. 2011 18:21
Département [Pays] : Saône et Loire
Votre Camping-Car : Font-Vendome Mondéa
Tranche d'Age : 35 à 55 ans
Localisation : Bourgogne

Re: Montage d'un Wébasto Dualtop à l'intérieur sur Mondéa

Message par hva » jeu. 3 nov. 2016 20:58

Salut Nemo,
Oui l'aspiration de l'air de refroidissement se fait en dessous, pour ne pas être dans la cellule conformément aux exigences de Wébasto, à coté j'ai l'aspiration d'air de combustion, extérieure elle aussi, avec son filtre à air.
Le tube d'échappement ne chauffe pas tant que ça là ou il est situé, j'ai respecté la côte légale pour le faire passer dans le plancher.
A l'origine, le Dualtop aspirait l'air destinée à être réchauffée dans la cellule, par une grosse gaine qui était tirée via une grille placée au bas d'un meuble.
Cette aspiration faisait beaucoup de bruit, désormais elle se fait librement dans le meuble, je n'ai pas remis cette gaine sur cette grille, j'ai juste conservé la grille, c'est beaucoup moins bruyant je trouve et ça ne change rien au fonctionnement.
Une fois qu'on a bien compris le fonctionnement de ce combiné, tout est assez simple.
Pour le redémonter un jour, pas de soucis, quelques vis pour ôter les cloisons de meuble que j'ai rajouté, débrancher les gaines et câblage, il sort assez facilement, mais tu as raison, il faut prévoir cette éventualité.

Je pense aussi qu'il vieillira mieux monté à l'intérieur, et on verra cet hiver comment il se comportera un peu plus au chaud, possible que je gagne un peu en autonomie, je pense quand même qu'il se refroidira moins vite monté de la sorte.

Merci pour ton intervention judicieuse ;)
C'était si beau que j'ai fermé les yeux

Avatar du membre
hva
Administrateur
Administrateur
Messages : 2995
Enregistré le : mar. 6 déc. 2011 18:21
Département [Pays] : Saône et Loire
Votre Camping-Car : Font-Vendome Mondéa
Tranche d'Age : 35 à 55 ans
Localisation : Bourgogne

Re: Montage d'un Wébasto Dualtop à l'intérieur sur Mondéa

Message par hva » dim. 6 nov. 2016 11:03

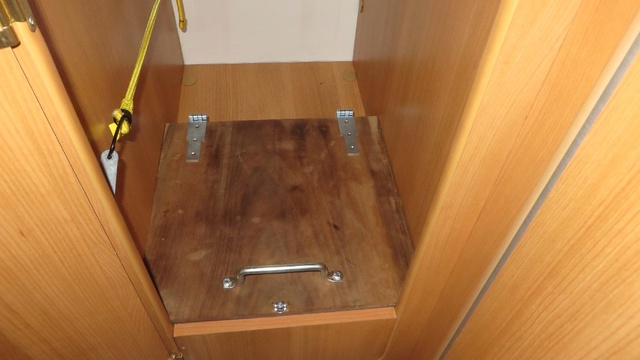

Le coffre à gaz désormais dans la penderie, étanche, je trouve qu'il réside toujours une légère odeur de gaz dans ces coffres, je ne sais pas pourquoi, mais je ne supporte pas.
